Description du produit

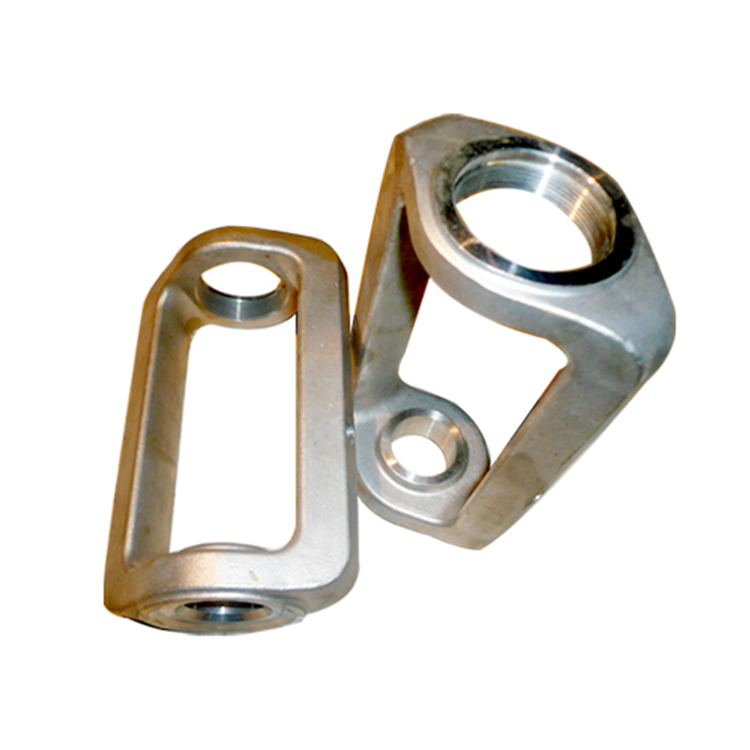

| Nom du produit | Pièces de moulage de cadre de serrage d'outil |
| Marque | Zéren |
| Modèle | INA005 |
| Matériel | Acier inoxydable |
| Classification | Pièce moulée pour instruments de génie électrique - Accessoires pour instruments |
| Processus | Fonderie de précision + usinage CNC |
| Attestation | ISO9001:2015 |
| Un accompagnement personnalisé | OEM |
Paramètres techniques
| Spécifications générales du produit | |
| Matériel | Acier inoxydable austénitique : 201, 303, 304, 316, 316L, 1.4581, scs14, scs16 |
| Acier inoxydable trempé : 17-4PH, 410, 420, 440C | |
| Acier moulé allié : 4140, 4150, 4340, 8620, GS-25CrMo4 | |
| Acier à outils en alliage de coulée : CS-2, CS-7, CrWMn | |
| Acier au carbone : 1020, 1025 (WCB), 1030, 1040, 1045, 1050 | |
| Poids | 1g-30kg |
| Tolérance de coulée | CT4-CT7/GBT6414-1999 ;VDG Merkblad P690 |
| Rugosité de surface | Ra1.6-Ra6.3 |
| Épaisseur | Min 2 mm (1 mm dans la micro-région) |
| Rayon de coulée | Rayon rond ≥0,3 mm, rayon de congé interne≥0,5 mm |
| Profondeur du trou borgne | Max 30 mm (diamètre 10 mm) |
| Usinage | Tournage, fraisage, perçage, alésage, filetage, meulage, usinage CNC et équipement de test |
| Traitement thermique | Recuit, durcissement, normalisation, cémentation, vieillissement |
| Finition des surfaces | Oxyde noir, revêtement noir, revêtement anti-pollution, vernis miroir. |
| Normes de l'industrie | ASTM, ICI, BS, DIN, JIS, OIN |
| Logiciel de conception | Pro-E, UG, Solidworks, AutoCAD |
| Format de fichier | IGS, STP, XT, PDF, JPEG, JPG |
Utilisations et avantages du produit
Les usages:
Usinage CNC : Contient les outils de coupe, garantissant des opérations d'usinage précises.
Fraisage : Sécurise les pièces ou les accessoires sur les fraiseuses pour un fraisage précis.
Opérations de tour : Maintient les pièces en position pour le tournage, le filetage et le dressage.
Avantages :
Serrage de précision : Assure un positionnement et un alignement précis des pièces ou des outils.
Productivité accrue : Réduit les temps de configuration, conduisant à des taux de production plus élevés.
Précision améliorée : Améliore la précision des opérations d’usinage et de fabrication.
Usure réduite des outils : Minimise l’usure des outils et prolonge leur durée de vie.
Application du produit
Les pièces moulées du cadre de serrage de l'outil est une sorte d'accessoires d'instruments.Voici quelques scénarios d'application spécifiques des accessoires d'instrument :
1. Fraiseuse CNC : Les cadres de serrage d'outils maintiennent les outils de coupe et les pièces à usiner dans des positions précises pour les opérations de fraisage, telles que le contournage et la gravure.
2. Travail au tour : Lors de l'usinage au tour, ces pièces maintiennent les pièces en place, permettant les opérations de tournage, de filetage et de dressage.
3. Appareil de forage : Utilisé dans les plates-formes de forage pour sécuriser les forets et contrôler la profondeur de forage pendant l'exploration pétrolière.
4. Appareil de soudage : Les cadres de serrage d'outils sont essentiels pour maintenir les composants métalliques en place pendant le soudage, garantissant ainsi un placement précis des joints.
